Varför automatisk kvalitetskontroll med 3D-scanning?
När nu detta arbetssätt går att få automatiserat har intresset ökat. Tack vare GOMs sätt att automatisera 3D-scanningen blir kvalitetskontrollen effektiv i tid och pengar.
Robotiserade 3D-scaningslösningar började användas av GOM för mer än 15 år sedan. De första åren krävdes det en kunnig robottekniker för att få 3D-scanningen att utföras på ett mätobjekt och resultatrapportering för kvalitetskontrollen fick hanteras efteråt.
Tack vare att GOM var ute tidigt med automatiserad 3D-scanning kunde man skaffa sig mycket erfarenhet hur en effektiv och noggrann process måste se ut med utprovade och standardiserade lösningar.

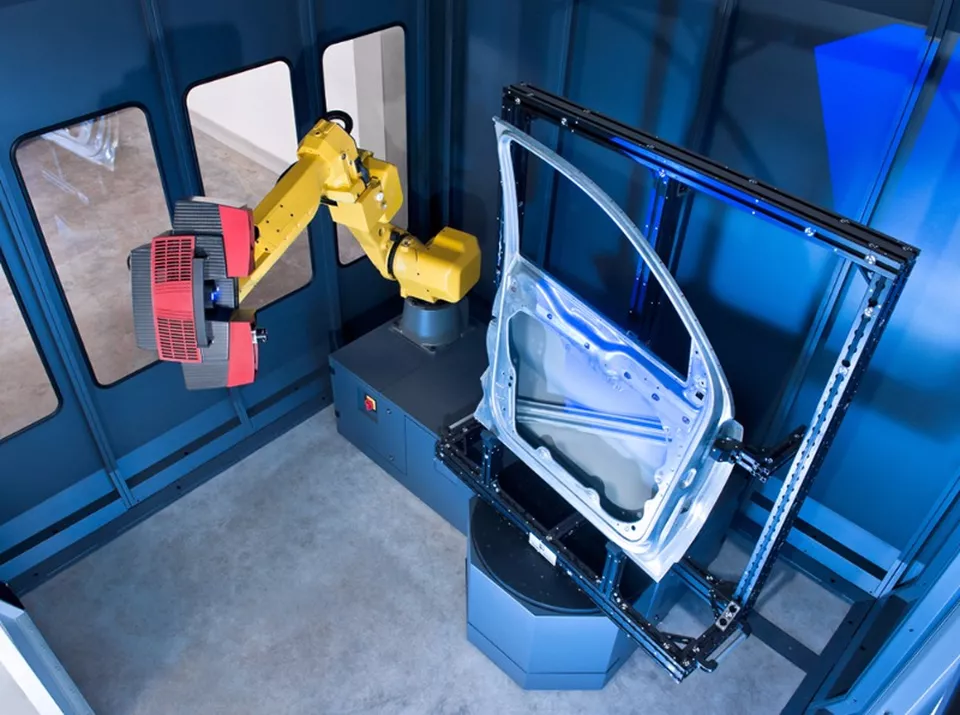

Den lösning som nu finns med virtuella mätrum innebär att en icke robottekniker kan programmera 3D-scanningen vid inmätning av en komponent. Personen behöver heller inte belasta 3D-scanningscellen vid programmeringen utan kan göra detta arbete ”offline”.
Arbetsgången idag är att CAD-modellen med dess eftersökta punkter-ytor-hållägen (features) etc importeras i en virtuell mätcell tillsammans med fixturen i 3D.
Operatören trycker på ett kommando och ett program genereras automatiskt för hur roboten skall förflytta scanningssensorn för att fånga alla eftersökta punkter-ytor-hållägen etc.
Programmet testas sedan i verkligheten. Därefter eller före mätningen skapas rapportutseendet för dessa features och detta arbete sker i det virtuella mätrummet. Rapportens utseende och innehåll bestäms av den mängd mätinformation som önskas som resultat vid kvalitetskontrollen.
