Turning Up the Power
GibbsCAM 2023 innehåller en mängd nya
funktioner inom både svarvning och fräsning som ger ökad konkurrenskraft. Ett
särskilt värdefullt tillskott är stödet för Sandvik Coromant PrimeTurningTM
som i GibbsCAM 2023 nu kan kombineras med både VoluTurn dynamisk svarvning och
Y-axel / B-axel svarvning. Var och en av dessa teknologier har sina tydliga fördelar
med högre stabilitet, ökad verktygslivslängd och kortare körtid. Men genom att
nu kunna kombinera alla dessa metoder, i en och samma CAM programmering, har
GibbsCAM användarna fått ännu fler möjligheter till ökad produktivitet. Alla
metoder förtjänar förstås sin egen uppmärksamhet men i denna informationen
fokuserar vi i första hand på just PrimeTurningTM.

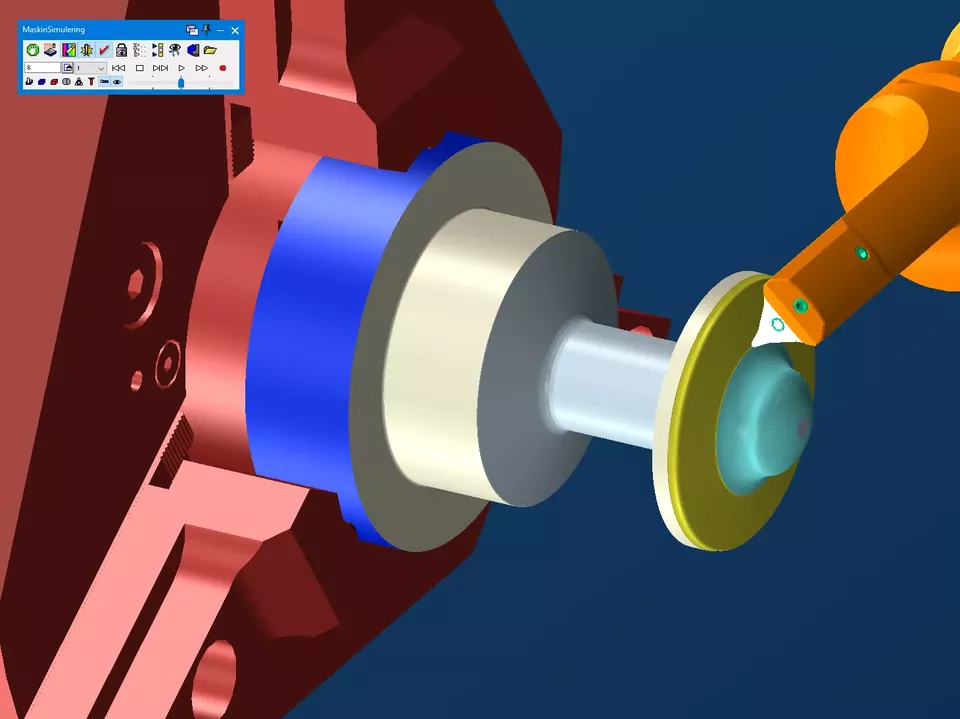

SVARVNING I ALLA RIKTNINGAR
PrimeTurning™ gör att man kan programmera svarvning i alla riktningar på ett mycket mer effektivt och produktivt sätt jämfört med konventionell svarvning. Metoden använder dedikerade CoroTurn® Prime-verktyg som också integrerats i GibbsCAM. Metoden ger upp till 5 ggr ökad verktygslivslängd och mer än 50% tidsbesparing jämfört med konventionell svarvning. Flexibiliteten ökar samtidigt då svarvskäret kan bearbeta i fler riktningar. Vid PrimeTurning™ används en liten ingångsvinkel som skapar tunnare och bredare spån. Spånförtunningen innebär att matningen kan höjas radikalt i jämförelse med traditionell svarvning. Genom att svarva baklänges elimineras också spånträngning vilket är mycket fördelaktigt, inte minst vid invändig svarvning.
COROTURN® PRIME TYP A OCH TYP B
För hög åtkomst vid finsvarvning och semi grovsvarvning används med fördel TYP A skäret med tre skärkanter. Vid tyngre grovsvarning används det kraftigare TYP B skäret. integrationen i GibbsCAM omfattar båda skärtyperna inklusive möjlighet att rotera verktygspindeln simultant vid svarvning (simultan B-axel/V-axel).

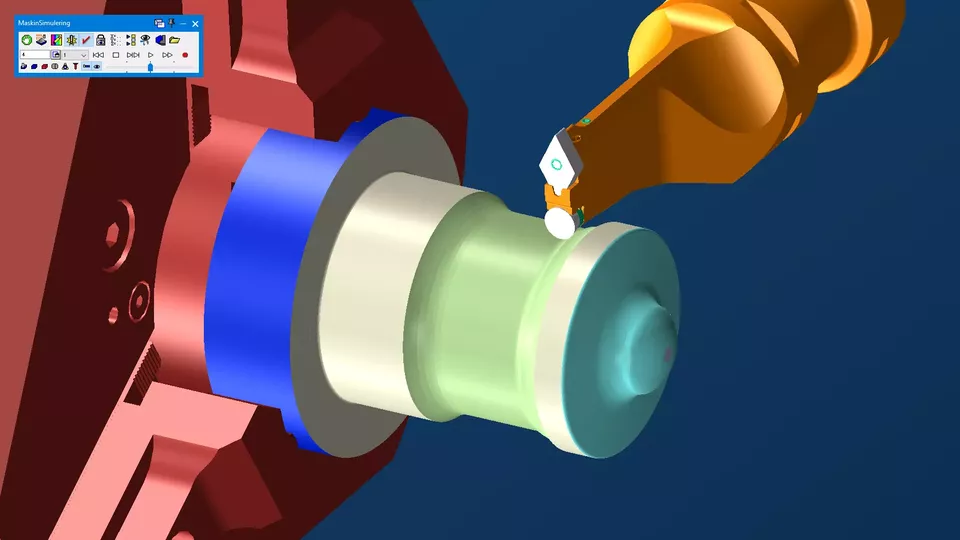

Y-AXEL SVARVNING
Med Sandvik’s nya hållare för Y-axel svarvning kan CAM användaren nu även utföra PrimeTurning™ i YZ planet, vilket ger ännu högre stabilitet då skärkrafterna vid Y-axel svarvning riktas in mot verktygsspindeln. GibbsCAM stöder även den nya Y-axel kombihållaren som kan kombinera rundskär (för exvis dynamisk svarvning) med vanligt svarvskär, i samma hållare. Det ger god åtkomst, mycket hög stabilitet och kortare tid mellan operationer då verktyget kan indexeras nära detaljen, utan att behöva gå till växlingsposition.
